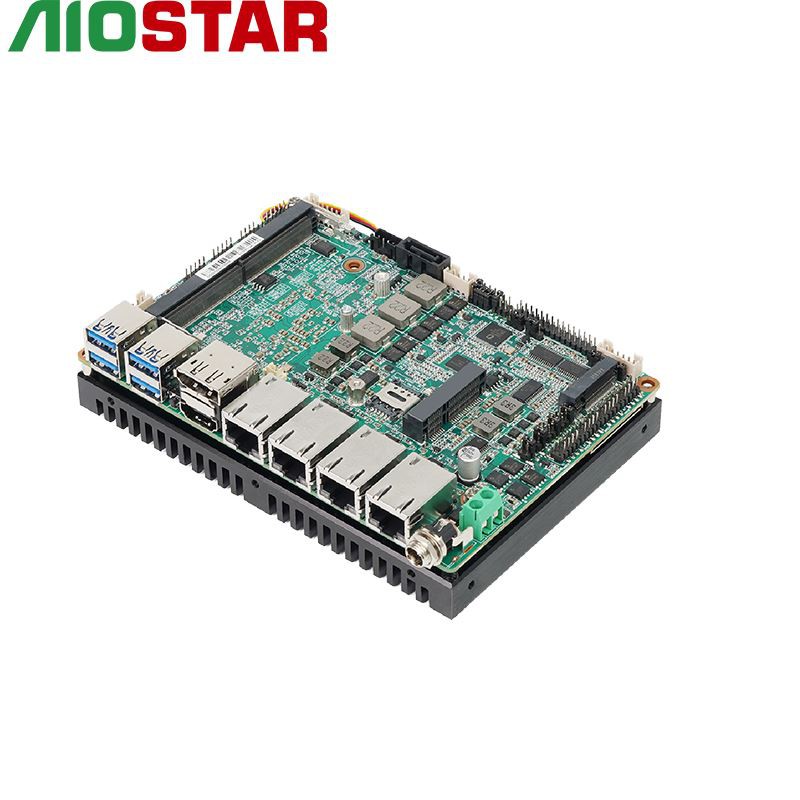

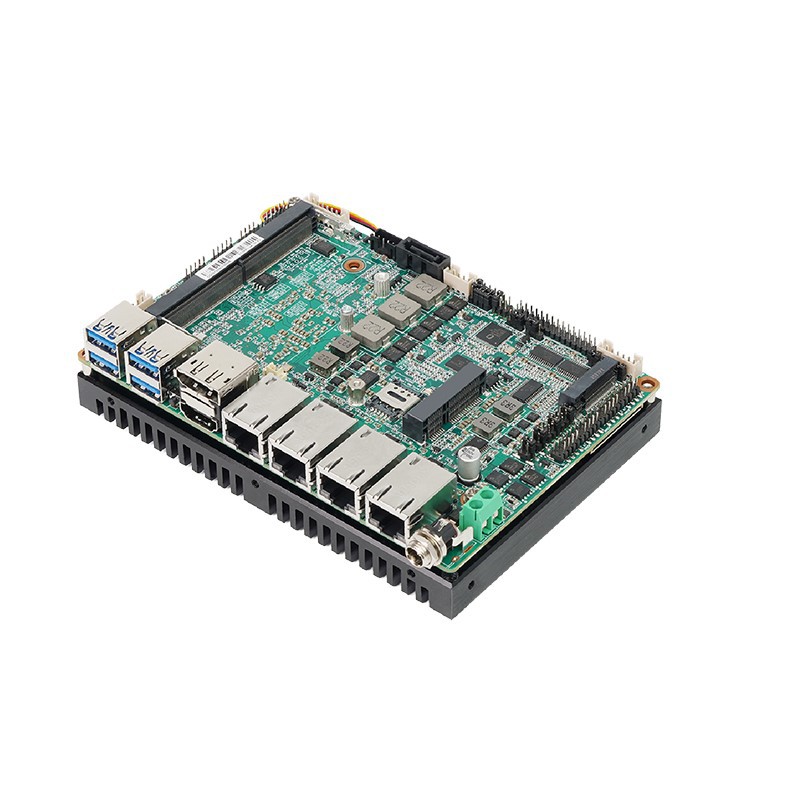

Dette indlejrede industrielle bundkort er bygget på Intels 12. og 13. generation Alder Lake og Raptor Lake-processorer, der leverer stærk ydeevne og energieffektivitet til industrielle og indlejrede applikationer.
Den understøtter DDR5-hukommelse op til 32 GB og giver flere skærmudgange, herunder LVDS/eDP, HDMI og DP til fleksible multi-skærmkonfigurationer.
Specifikationsparametre
|
processor |
CPU |
Intel® 12./13. generation af Alder Lake/Raptor Lake-processorer (f.eks. i5-1235U/i5-1335U) |
|
chip sæt |
Intel® SOC |
|
|
BIOS |
AMI 32Mbit-modellen understøtter diskfri opstart, netværksaktivering-, strøm-ved opstart, vagthund-funktionalitet og andre funktioner. |
|
|
internt lager |
kapacitet |
1*SO-DIMM DDR5 4800MHz Max32 GB |
|
hukommelse |
M.2 interface SATA interface/PCIE4.0 |
1×M.2 M nøgle Understøtter SATA/PCIE4.0x4 adaptiv tilstand; 1*SATA3.0 interface |
|
vise |
produktion |
1×LVDS/EDP 1×DP 1 × HDMI (understøtter maksimal opløsning: 3840x2160 ved 30Hz) 1 × VGA (maksimal understøttet opløsning: 2048×1536) |
|
netværk |
Chip |
4 × 10/100/1000M (RJ45 LAN) Udstyret med 3 Intel i210AT-processorer og i226-V netværkskort |
|
I/O |
I/O chip DC HDMI DP USB RJ45 lydfrekvens |
IT8786E 1×DC DC indgang 1×HDMI 1×DP 4×USB 3.2 Gen 2 (10 Gbps) + 4×USB 2.0 (pin-type) LAN4(i226) LAN1-3(i210) Board-monteret ALC897 lyddekodningscontroller; Uafhængig effektforstærker NS4251; Maksimal udgang: 3W@4Ω |
|
Board-monterede funktioner |
F_AUDIO HØJTTALER USB F_PANEL GPIO PS2 SATA_PWR SATA BKCL LVDS INVCN KOM CPU_FAN EDP ATX Phoenix Terminal udvidelsesslot Varmeafledning |
1*F Audio Pin 1*HØJTTALERstift 2 USB-ben (kan udvides til 4 USB 2.0-porte) 1*F. Panelstift 1*GPIO(2*5pin) 1*PS2 pin 1*SATA_PWR pin 1*SATA interface 1*BKCL pin 1*LVDS pin 1*INVCN pin 4*COM pin 1*CPU_FAN pin 1*EDP-locus 1*ATX Phoenix Terminal 1 x mPCIe-slot med understøttelse af WIFI, Bluetooth eller 4G-moduludvidelse; SIM-kortslot understøtter Nano-SIM (FPC socket valgfri) Standard blæserkøler medfølger |
|
kilde |
importere |
DC 9V-36V bredspændingsstrømforsyning (standard 12-24V) |
|
vagthund |
produktion margen |
Afbrydelse, systemgenstart Niveau 255 Fast interval |
|
Fysiske parametre |
størrelse |
146 mm (L) x 102 mm (B) |
|
miljø |
temperatur fugtighed |
Driftstemperatur: 0 grader til 60 grader Opbevaringstemperatur: -20 grader til 75 grader 0%~95% Ingen kondens |
|
operativsystem |
udgave |
Windows 10/Windows 11/Linux |
Bestillingsoplysninger
|
Salgsmodel |
forklare |
|
AOS-M3AU4L6CZ |
i5-1235U (12. generation Alder Lake-U) 10-kernet 12-tråd (2P+8E) 4,4 GHz i5-1335U (13. generation Raptor Lake-U) 10-kernet 12-tråd (2P+8E) 4,6 GHz
|
anvendelsesområde
Gælder for industriel automationskontrol, motion control, medicinske applikationer osv.
AFQ
Q1: Hvilke Intel-processorer understøttes?
A1: Den understøtter Intel 12. og 13. generation af Alder Lake og Raptor Lake-processorer, såsom i5-1235U og i5-1335U.
Q2: Hvilken type hukommelse bruger den?
A2: Den understøtter enkelt-kanal DDR5 SO-DIMM-hukommelse op til 32 GB ved 4800MHz.
Q3: Hvor mange netværksporte er tilgængelige?
A3: Den understøtter Intel quad Gigabit LAN-porte til højhastigheds-netværk.
Q4: Hvilke skærmudgange giver den?
A4: Den understøtter LVDS/eDP, HDMI og DisplayPort til multi-skærm og asynkron output.
Q5: Hvilke udvidelsesgrænseflader er inkluderet?
A5: Det inkluderer M.2 (M Key), mPCIe, SATA3.0, USB-porte og COM-porte til fleksibel udvidelse.
